网站导航

Navigation

产品展示

当前位置:首页产品展示

SN-S400复合硅酸盐高效防锈颜料

组成及防锈机理:

本产品为经过表面处理的复合氧化物以及金属盐类为载体,并复合一定量的超微(细)粉体制成。通过对粉体颗粒表面处理,使颜料与有机基料结合力增强,加之引入复合超(微)细粉体而产生的小尺寸效应及表面效应,提高了漆膜致密性,极大地降低了可滲性,有效地阻隔水分子、氧气等对钢铁表面的侵蚀。


主  要  特  征:

制漆过程极易分散,制成的溶剂型防锈漆或底漆稳定性好,不易分层,防锈能力优,性价比高; 适用于各类型溶剂型基料制作防锈漆、底漆及底面合一防锈漆; 用本产品制成的防锈漆使用方便,喷涂、刷涂均可。


主  要  用  途:

本产品不含铅、铬等重金属,无毒、无污染,对人畜也无刺激作用。可用于各种基料的涂料中、用于制备各种防锈、防腐涂料如:酚醛、醇酸、丙烯酸、环氧以及水性树脂漆等。直接与基料、辅料、助剂、溶剂共混,分散即可。建议用量15~25%。


技  术  指  标:

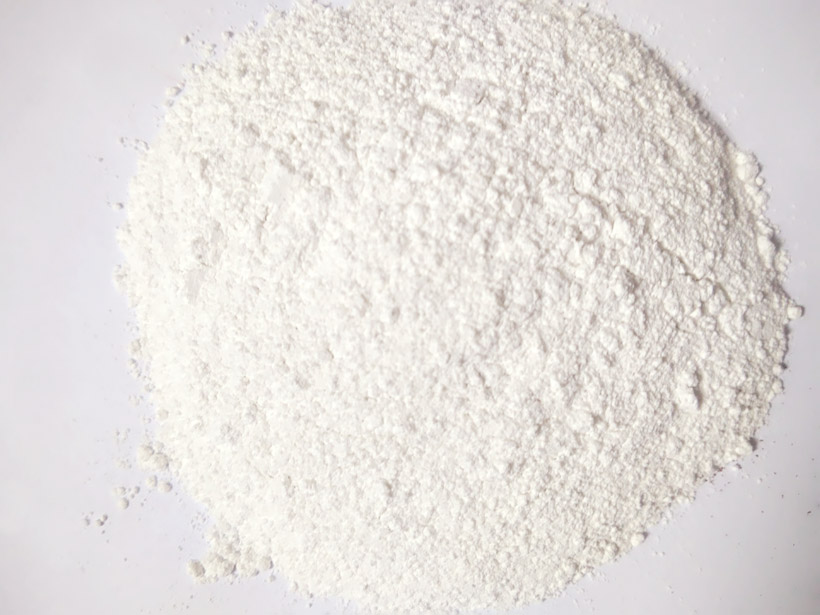

白色粉末

目测

硅酸盐SiO2计)%

11.0

附录D

筛余物(筛孔-400%

1.0

GB/T5211.18-88

密度27  g/cm3

3.04.0

GB/T1713-2008

吸油量     g/100g

1325

GB/T5211.15-88

水溶物    g/100g

1.0

GB/T 5211.1-2003

挥发份(105) %

1.0

GB/T5211.3-85

水悬浮液PH

7.59.5

GB/T1717-86


储 存 与 包 装:
保持通风干燥,贮存期为一年。外编内塑双层包装,净重25Kg。


l 参考配方(实际投料量):
1. 去离子水:         100
2. 润湿分散剂:      4.5
3. 亚硝酸钠:         1.5
4. 铁红粉:          28
5. SN-S400:          60
6. 滑石粉:          20
7. 硫酸钡:          18
8. 消泡剂(10%):    3
9. 氨水:           适量
10. 防霉剂:          适量
11. 乳液(固含≥45%):105
12. 防冻剂:          适量
13. 消泡剂(10%):    3
14. 成膜助剂:         1.5~3
15. WT-105A:          1.2

16. 去离子水:          0~50


l 生产方法:

将2﹑3溶于1,加入4﹑5﹑6﹑7﹑8,用9(调PH至8)砂磨至合格细度,再用9调PH至8,边搅拌边依次缓慢加入10﹑11﹑12﹑13﹑14﹑15.搅拌均匀后,用16调整粘度.


l 注意事项
1. 防霉剂﹑防冻剂可视情况加入;
2. 成膜助剂的用量可根据施工环境温度添加;
3. 施工时可少量加水,但不宜多,以免造成流挂现象,同时加水后不宜存放;

■  以上配方仅供参考,用户应根据实际需求加以调整,并对成品漆的质量做出全面评估。
