网站导航

Navigation

产品展示

当前位置:首页产品展示

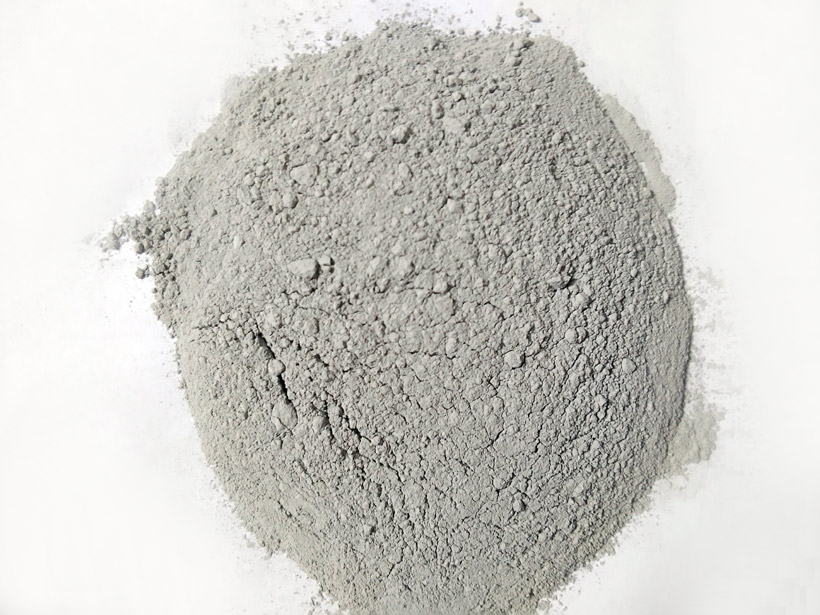

SN-B500锌灰高效防锈颜料

组成及防锈机理:

本产品以经过表面处理的硅酸盐、磷酸盐为载体,引入一定量的复合超(微)细粉体和导电材料而制成。通过对粉体颗粒表面处理,使颜料与有机基料结合力增强,加之引入复合超(微)细粉体而产生的小尺寸效应及表面效应,提高了漆膜致密性,极大地降低了可滲性,有效地阻隔水分子、氧气等对钢铁表面的侵蚀;同时,本产品磷酸盐可在钢铁表面生成一层钝化膜,这层致密的钝化膜牢固地附着在钢铁表面,从而保护了钢铁构件。


主  要  特  征:

     制漆过程易分散,制成的溶剂型防锈漆或底漆稳定性好,防锈能力优,性价比高。适用于各类型溶剂型基料制作防锈漆、底漆。用本产品制成的防锈漆使用方便,喷涂、刷涂均可。


主  要  用  途:

本产品可完全取代云铁、氧化锌、次锌粉、磷酸锌等防锈颜料、也可与上述颜料搭配使用。可部分取代锌粉用于富锌底漆。

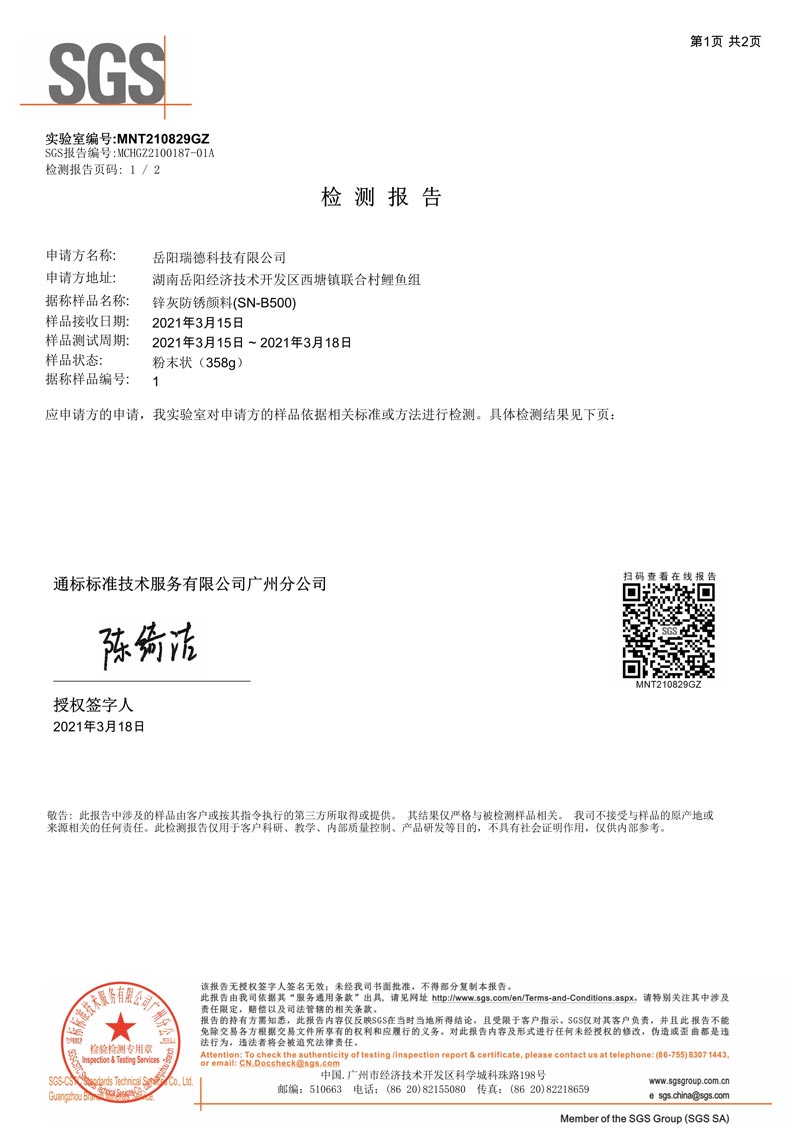

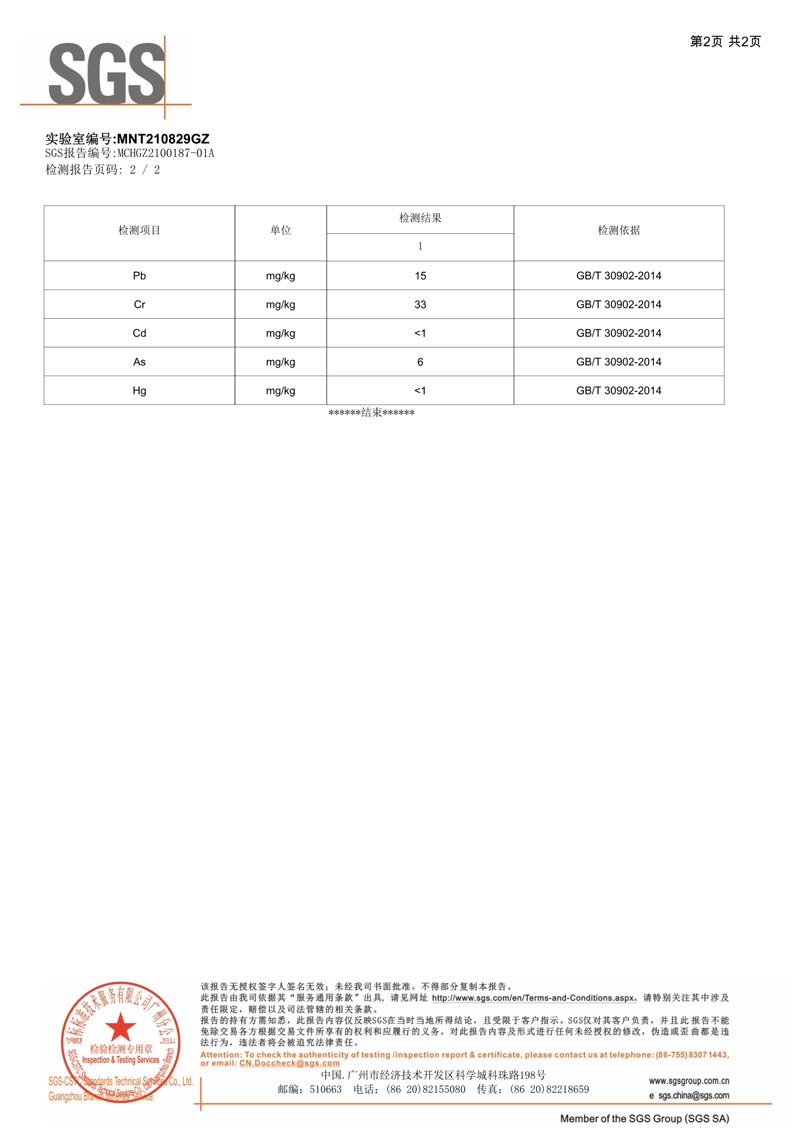

技  术  指  标:

储 存 与 包 装:保持通风干燥,贮存期为一年。外编内塑双层包装,净重25Kg。





外观

灰色粉末

目测

Fe3O4  %

10.0

附录A

P2O5   %

8.0

附录C

筛余物(400目)%

1.0

GB/T5211.18-88

密度g/cm3

4.34.8

GB/T1713-2008

吸油量%

11.0

GB/T5211.15-88

水溶物%

1.0

GB/T5211.1-2003

挥发份(105

1.0

GB/T5211.3-85

水悬浮液PH

710

GB/T1717-86

参考配方:
1.环氧富锌底漆
(乙):
E-20(60%): 15
锌      粉: 20~50
SN-B500:  50~20
填料: 适量
助剂:  适量
稀  料: 补足余量
(甲):
T-31: 27
稀料:  73
甲:乙=1:10
■ 以上配方仅供参考,用户应根据实际需求加以调整,并对成品漆的质量做出全面评估。
■ 填料可包括硫酸钡,硅灰石等,单一或复合均可,粒径400目以上即可,用户可根据实际需求选择,原则上以锌粉用量不少于20%,SN-B500用量不少于20%,填料的用量应根据实际可加入量添加.
■ 固化剂T-31可导致漆膜柔韧性差,当锌粉用量少时,漆膜柔韧性及冲击强度有可能不达标,这时可复配一定量的固化剂650,但注意用量,以免造成漆膜耐水性不合格。

 2.无机硅酸锌底漆
(乙):
聚乙烯醇缩丁醛(10″):2.0
助剂  :适量
锌粉 :25~50
SN-B500   :50~25
填料:适量
稀料:补足余量
(甲:水解液):
硅酸乙酯 :100  (SiO2%:35~40%)
稀料:30
酸化水:11(去离子水:95%,ZnCl2:5%,用盐酸调PH值至3~4)
乙:甲=4:1.5~2.5
■ 以上配方仅供参考,用户根据实际需求加以调整,并对成品漆的质量做出全面评估。
■ 填料可包括硫酸钡,硅灰石等,单一或复合均可,粒径400目以上即可,用户可根据实际需求选择,原则上以锌粉用量不少于25%,SN-B500用量不少于25%,填料的用量应根据实际可加入量添加,填料可尽量采用吸油量低的品种,如硫酸钡。
■ 适当提高锌粉的用量可提高漆膜的防锈性能及可焊接性。
