网站导航

Navigation

产品展示

当前位置:首页产品展示

SN-S800复合磷酸盐高效防锈颜料



组成及防锈机理:

本产品为经过表面处理的复合磷酸盐,并复合一定量的超微(细)粉体制成。复合磷酸盐微溶于水后,生成的磷酸根在钢铁表面形成一层致密的磷化膜,这层磷化膜能有效阻隔氧﹑水及其它有害物质对钢铁表面的侵蚀;同时,通过对粉体颗粒表面处理及复合一定量的超微(细)粉体,使颜料与基料结合力增强,促进漆膜性能,有利于阻止有害物质对钢铁表面的侵蚀.

      征:

  1、高性能:用本产品制成的各种防锈漆稳定性好,不易分层,防锈性好,性价比高。

2、适应广:适应于各类溶剂型或水性基料制作防锈漆、底漆及底面合一漆。

3、使用方便:本产品制作的防锈漆使用方便,喷涂、刷涂均可。

      途:

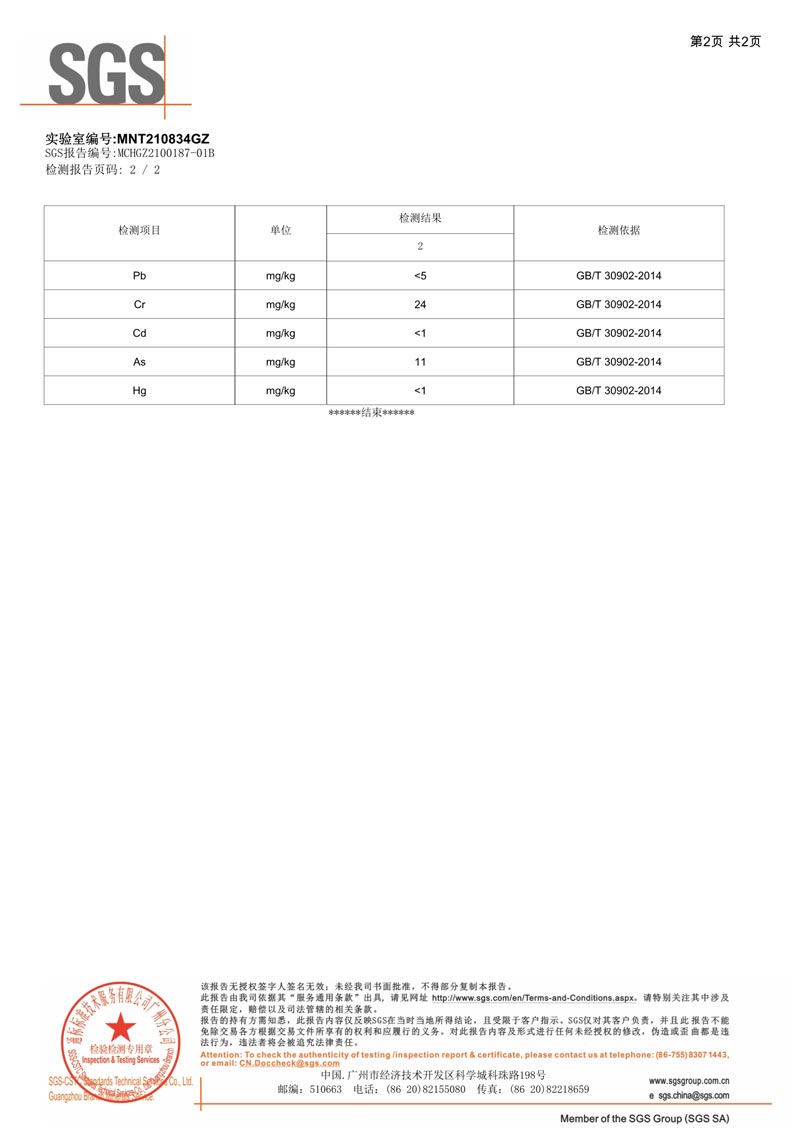

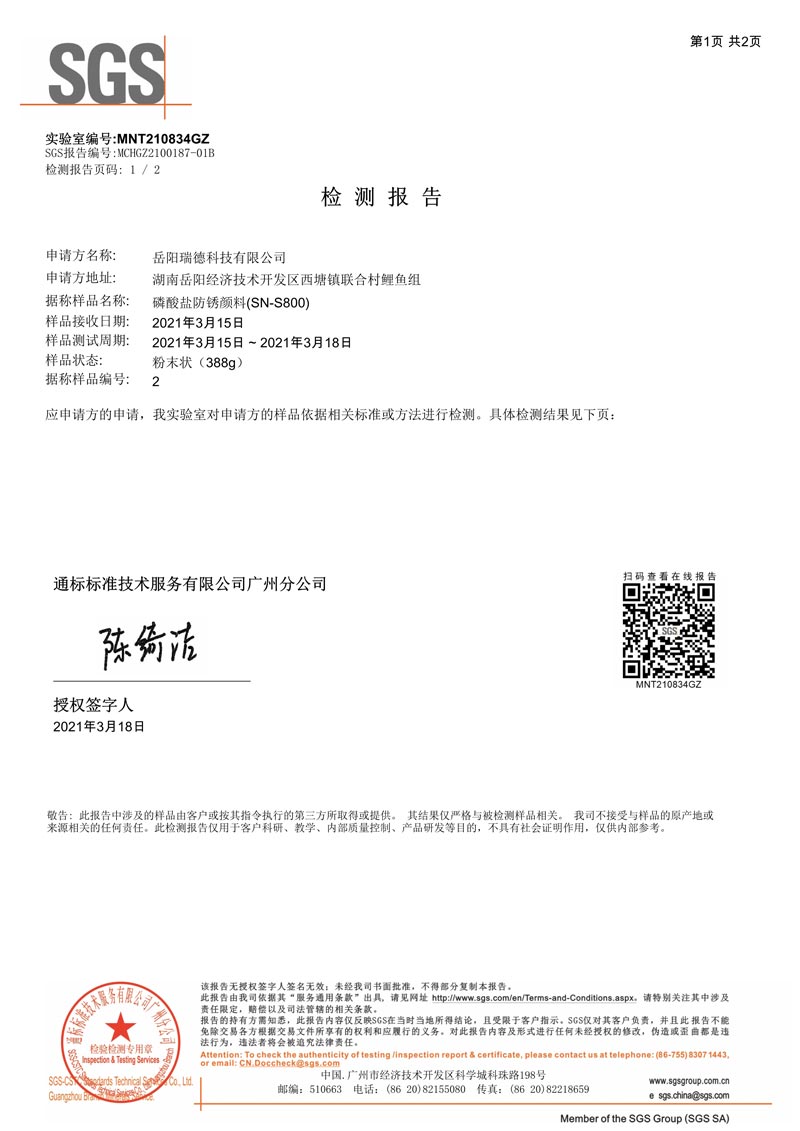

本产品不含铅、铬等重金属,无毒、无污染。对人畜也无刺激作用,用量较少时即可达到良好的防锈性能,可用于各种基料的涂料中、用于制备各种防锈、防腐涂料如:酚醛、醇酸、丙烯酸、环氧以及水性树脂漆等,可广泛应用于船舶、汽车、工业机械、彩钢板、家用电器及食品用金属容器等方面的防锈、防腐漆。直接与基料、辅料、助剂、溶剂共混,分散即可。建议用量2~10%。

      标:

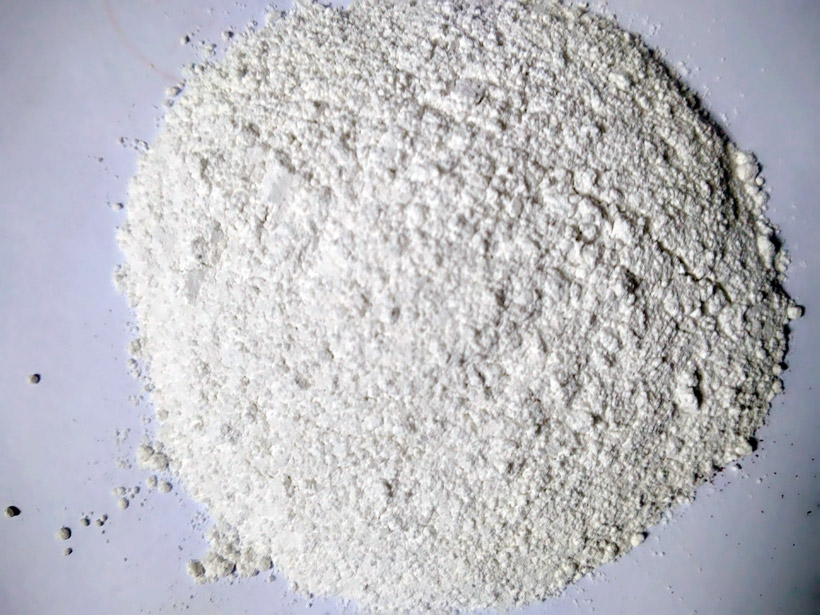

白色粉末

目测

P2O5   %

35.0

附录C

筛余物(500目)%

1.0

GB/T5211.18-88

密度g/cm3

2.22.8

GB/T1713-2008

量%

2238

GB/T5211.15-88

水悬浮液PH

68

GB/T1717-86

装:保持通风干燥,贮存期为一年。外编内塑双层包装,净重25Kg。



l        参考配方(实际投料量):

1.        去离子水:          100

2.        润湿分散剂:         4.5

3.        亚硝酸钠:          1.5

4.        SN-S800:           24

5.        碳酸钙:          16

6.        硫酸钡:          18

7.        滑石粉:          40

8.        铁红粉:          28

9.        消泡剂(10%):     适量

10.    氨水:            适量

11.    防霉剂:           适量

12.    乳液(固含≥45%): 105

13.    防冻剂:           适量

14.    消泡剂(10%):     适量

15.    成膜助剂:          1.5-3.0

16.    WT-105A:           1.2

17.    去离子水:          0~50



l        生产方法:

将2﹑3溶于1,加入4、5、6、7、8、9,用10调PH至8,砂磨至合格细度,再用10调PH至8,边搅拌边依次缓慢加入11、12、13、14、15、16.搅拌均匀后,用17调整粘度.

l        注意事项

1.        防霉剂﹑防冻剂可视情况加入;

2.        成膜助剂的用量可根据施工环境温度添加;

3.        施工时可少量加水,但不宜多,以免造成流挂现象,同时加水后不宜存放;



■  以上配方仅供参考,用户应根据实际需求加以调整,并对成品漆的质量做出全面评估。







上一篇: 没有上一个产品了

下一篇: SN-B500锌灰高效防锈颜料
